热电偶补偿导线检定方法及执行标准

热电偶补偿导线检定的目的是要确定补偿导线的热电特性是否符合与之相匹配的热电偶分度表。具体方法参阅本文

在JJG 351-1996《工作用廉金属热电偶检定规程》对补偿导线检定方法有规定,补偿导线检定执行的标准是JJG3 51-1996《工作用廉金属热电偶检定规程》。
1、补偿导线的热电特性应符合下表要求:

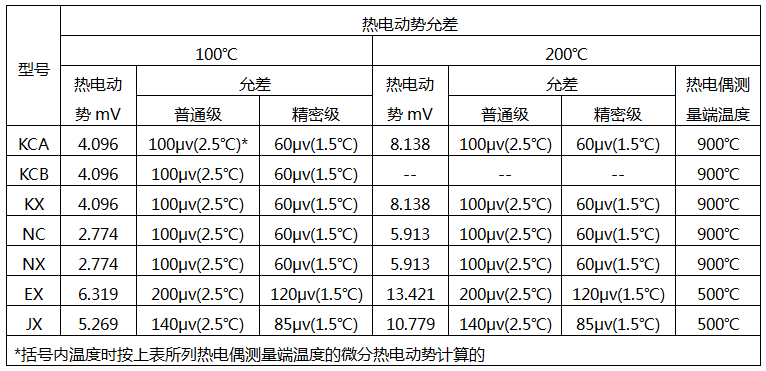

补偿导线的热电特性要求
2、确定检定温度点
一般用热电偶补偿导线检定100℃点,耐高温补偿导线检定100℃和200℃点,亦可按需要在其他温度点检定。
3、将热电偶补偿导线的护层和绝缘层去除10-20mm并将两个电极表面绝缘物清除干净。
4、将热电偶补偿导线一端焊接成热电偶工组端,另一端为热电偶的参考端,然后与相同材质的铜导线连接。
5、在补偿导线作成的热电偶的测量端套上玻璃保护管,掺入有恒温槽中,插入深度不应小于300mm,玻璃管口沿热电偶补偿导线四周用脱脂棉封好。
6、将补偿导线作成的热电偶的参考端插入装有变压器油或酒精的玻璃管或塑料管中,在分散插入冰点恒温槽内,插入深度不应小于150mm。
7、具体热电偶补偿导线热电特性的测试方法与普通热电偶检定相同。
