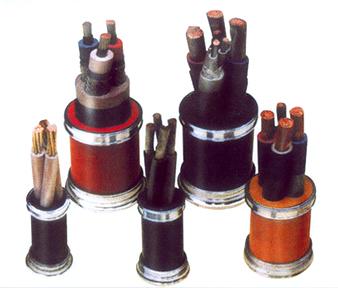

  • 商品名称:矿用橡套软电缆
  • 添加时间:0000-00-00 00:00:00
  • 推荐度:
  •
介绍:
产品标准standard
本产品按GB12972-1991《矿用橡套软电缆》、MT818-1999《煤矿用阻燃电缆》及Q/320282DCE037-2003标准生产,同时还可根据用户需要按******电工委员会推荐标准IEC、英国标准、德国标准及美国标准生产。
The product is manufactured according to the standard 《Flexible rubber-sheathed cables for mining purposes》of GB12972-1991,《Flame retardant drade flexible rubber-sheathed cables for mining purposes》of MT818-1999, and Q/320282DCE037-2003, and the same time is also manufactured according to the standard of IEC、English、Germany and America.
适用范围Applications
矿用橡套软电缆适用于工频额定电压U0/U660/1140V及以下矿用动力装置用移动敷设的电缆。
Flexible rubber-sheathed cables for mining purposes of suitable for mining purposes power device with moving installation and rated voltage up to and including 660/1140V.
使用特性Operating characteristics
● 工频额定电压U0/U为380/660V、660/1140V。
Rated power-frequency voltage U0/U:380/660V and 660/1140V。
● 电缆导体的高允许工作温度:65℃
Max. admissible operating temperature of the conductor:65℃
● 电缆允许低的工作环境温度为-35℃
Permissible long-term operating temperature: Lowest working temperature is :-35℃
● 电缆弯曲半径:The bending radius of cable
D≤25mm.: ≥4D
D>25mm.: ≥6D
(D—Diameter of the cable).
型号.M称Type and Designation型号 TypeM称 DesignationUUYMY天然丁苯橡皮J缘(阻燃)氯丁橡皮护套矿用移动橡套软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible cables forming purposes.UPUYP MYP天然丁苯橡皮J缘(阻燃)氯丁橡皮护套矿用屏蔽移动橡套软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible shielding cables forming purposes.UCMC天然丁苯橡皮J缘(阻燃)氯丁橡皮护套采煤机软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible coal cutter cables forming purposes.UCPMCPUCPQ天然丁苯橡皮J缘(阻燃)氯丁橡皮护套采煤屏蔽软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible coal cutter shielding cables forming purposes.UZUZPMZMZP天然丁苯橡皮J缘(阻燃)氯丁橡皮护套矿用电钻电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible drill cables forming purposes.UYQMYQ天然丁苯橡皮J缘(阻燃)氯丁橡皮护套矿用轻型软电缆 NR/SBR rubber insulated Flame retardant grade neoprene(CR) rubber sheathed flexible light-duty cables forming purposes.
生产范围 Production range of cable型号 Type额定电压 Rated voltages V芯数 NO.of cores标称截面 Nominal cross-sectional area mm2主线 Principal line地线 Ground wire控制线 Controlled lineU*10003112.5~70UP*10003112.5~70UY ●MY380/66031—4~70UYP ●MYP380/66031—4~70UYP ●MYP660/114031—4~70UC*1000312~710~50UC ●MC380/660313~716~50UCP*1000312~710~50UCP ●MCP380/660313~716~50UCPQ*114031335~70UCP ●MCP660/114031335~95UZ ●UZP ●MZ MZP300/5003112.5~4UYQ ●MYQ300/5002~12——1.0~2.5
注:“●”的产品按GB12792-1991标准生产。
“*”的产品按Q/320282DCE037-2003标准生产。
其余产品按MT818-1999标准生产。
Note: “●”indicates that the product is manufactured according to the standard of GB12972-1991
“*”indicates that the product is manufactured according to the standard of Q/320282DCE037-2003.
The rest product is manufactured according to the standard of MT818-1999.

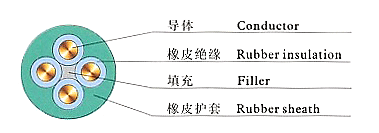

结构尺寸及主要技术参数Construction and main technical data
● 矿用移动橡套软电缆

Flexible rubber-sheathed cables for mining purposes
型号(Type):U 额定电压(Rating Voltage):1000V

备注:
1、电缆J缘主线芯之间及主线芯与地线之间的J缘电阻,换算到+20℃时不低于100MΩ·km。
2、产品标准:Q/320282DCE037-2003。
3、U型电缆有4芯和5芯两种结构,有3根主线芯和一根地线芯组成(5芯电缆中有一芯为控制线),围绕垫芯绞合成缆,外面挤包氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。
4、导电线芯:采用软铜线,其性能符合 GB/T3956-1997。
5、J缘:采用GB7594.2-1987中XJ-00A型橡皮。
6、线芯识别:采用J缘分色识别,主线芯红、绿、白。地线黑色,控制线白色。
7、成缆:主线芯、地线、控制线围绕橡皮垫芯按右向绞合成缆。
8、护套:采用GB7594.7-1987中XH-03A型橡皮。
9、普通型U型成品电缆具有不延燃性能,阻燃型U型成品电缆的阻燃性能满足MT386-1995的要求。
10、电缆标志:电缆表面印有型号、电压、规格及制造厂M称。

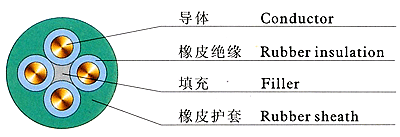

结构尺寸及主要技术参数Construction and main technical data
● 矿用移动橡套软电缆
Flexible rubber-sheathed cables for mining purposes
型号(Type):MY 额定电压(Rating Voltage):380/660V芯数截面 Nom.cross sectional areas mm2导体结构 Conductor structure NO./mmJ缘厚度 Insulation thickness mm护套厚度 Sheath thickness mm电缆外径 Average diameter参考重量 Cable approx. weight kg/km导体(铜)大直流电阻 Max.D.C. resistance(20 ℃ ) Ω /km20 ℃载流量 Current carring capacity(20 ℃ ) A标称 Normianal mm大 Max mm3 × 4+1 × 456/0.301.43.520.923.06374.9503556/0.304.9503 × 6+1 × 684/0.301.43.522.925.18563.3004684/0.303.3003 × 10+1 × 1084/0.401.64.027.830.613041.9106484/0.401.9103 × 16+1 × 10126/0.401.64.030.333.315451.2108584/0.401.9103 × 25+1 × 16196/0.401.84.536.440.122690.780113126/0.401.2103 × 35+1 × 16276/0.401.84.540.544.627860.554138126/0.401.2103 × 50+1 × 16396/0.402.05.045.550.135540.386173126/0.401.2103 × 70+1 × 25360/0.502.05.051.555.145870.272215196/0.400.780
备注:
1、电缆J缘主线芯之间及主线芯与地线之间的J缘电阻,换算到+20℃时不低于100MΩ·km。
2、产品标准:MT818.5-1999。
3、MT型电缆有4芯和5芯两种结构,有3根主线芯和一根地线芯组成(5芯电缆中有一芯为控制线),围绕垫芯绞合成缆,外面挤包氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。
4、导电线芯:采用软铜线,其性能符合 GB/T3956-1997。
5、J缘:采用GB7594.2-1987中XJ-00A型橡皮。
6、线芯识别:采用J缘分色识别,主线芯红、绿、白。地线黑色。
7、成缆:主线芯、地线、围绕橡皮垫芯按右向绞合成缆。
8、护套:采用GB7594.7-1987中XH-03A型橡皮。护套橡皮的氧指数≥40。
9、成品电缆的阻燃性能满足MT386-1995的要求。
10、电缆标志:电缆表面印有型号、电压、规格及制造厂M称。
